產品名稱：HNP6000B型定性SF6-O2氣體在線監控報警系統
1.概述
近年來，隨著我國電力工業的迅速發展和技術裝備水平的提高，SF6電氣設備已大量投運。SF6氣體相對分子質量大，它的密度是空氣的5倍多，一旦泄漏，SF6氣體將沉積于空氣的下方，導致設備下部空間大量積累SF6氣體，從而引起缺氧窒息事故的發生。
HNP系列SF6-O2在線監控報警系統是根據當前電力系統強調安全生產的形勢，為在安裝有SF6設備的配電裝置室的工作人員提供人身健康安全保護而設計、開發的智能型在線監測系統。

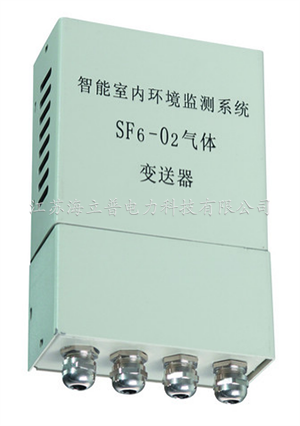

它主要檢測環境空氣中SF6氣體含量和氧氣含量，當環境中SF6氣體含量超標或缺氧時，能實時進行報警，同時自動開啟通風機進行通風，并具有溫濕度檢測、工作狀態語音提示、遠傳報警、GSM短信息發送報警信息（選配）、歷史數據查詢等諸多豐富功能。
微量SF6氣體檢測技術，能檢測到1000ppmv以下的SF6氣體，不僅可以達到保障人身安全的目的，而且還能確保設備正常運行；進口高穩定的氧傳感器，可以為現場工作人員提供更多一層可靠保護。
本系統可廣泛應用于各種電壓等級的SF6配電室、SF6開關室、組合電器室（GIS室）、SF6主變室等。
相關安全法規
GB/T 8905-2012 《六氟化硫電氣設備中氣體管理和檢測導則》第七條規定“在戶內設備安裝場所的地面層應安裝帶報警裝置的氧量儀和六氟化硫濃度儀”。
DL/T 603-2006 《氣體絕緣金屬封閉開關設備運行及維護規程》第4.1GIS室的安全防護“GIS室內空氣中的氧氣含量應大于18%或SF6氣體濃度不應超過1000×10-6（或6g/m3”。
DL/T 639-1997 《六氟化硫電氣設備運行，試驗及檢修人員安全防護細則》第4.1.6中要求“工作區空氣中六氟化硫氣體含量（體積比）不得超過1000×10-6”。第4.3.3中要求“設備安裝室底部應安裝六氟化硫濃度報警儀和氧量儀，當六氟化硫濃度（體積比）超過1000×10-6，氧量低于18%時，儀器應報警”。
《電業安全工作規程》第199條規定“在SF6配電室低位應安裝能報警的氧量儀和SF6氣體泄漏報警儀”。
售前服務
由公司派專門的服務工程師，上門為您測量設計，提供解決方案。
或由用戶提供檢測點數，主機和最近的檢測點的距離，各檢測點之間的距離或者組合電器（GIS）室內的平面布置圖（標明房間的尺寸、開關組合電器的位置、門和窗的位置、排風扇的位置及功率等），由公司方案設計工程師為您確定解決方案。
2.主要特點
多重檢測功能：主要針對SF6氣體泄漏和缺氧狀況進行檢測，并兼有溫度、濕度等環境數據的輔助檢測功能，完全符合《電業安全工作規程》要求。
先進的氣體傳感器：采用高精度進口傳感器。
早期現場報警技術：微量監測技術能發出早期現場警報，并指示氣體泄漏位置，及時通知危險地點內人員疏散，尋找及消除泄漏源，保護運行設備。
現場總線設計：一根電纜連接所有變送器及主機，可分立可組合，具有很高的現場適應性。
多點組網檢測：最多128點同時檢測，滿足現場環境需要，提高檢測可靠性。
遙測遙信能力：數據可傳送到遠方控制中心，控制中心也可直接遠程查詢、控制監控系統。
短信提醒功能：報警信息可通過短信息發送到預先設置的多個手機號碼。
長壽型設計：充分利用單片機的工作靈活性，傳感器采取間歇式工作測量，大大提高了傳感器的工作穩定性和使用壽命。
歷史數據記錄和查詢：大容量數據存儲器，可直接在監控主機上進行快捷查詢。
自動語音提示、報警：自動語音提示實時檢測結果，加強現場工作人員的直觀感覺。
3.技術參數
SF6氣體濃度報警點 | 50～1500ppmv（報警點可設置） |
SF6氣體測量精度 | ±5%設置值 |
氧氣濃度報警點 | ≤18% |
氧氣測量精度 | ＜0.4% |
溫度顯示范圍 | -50℃～99℃ |

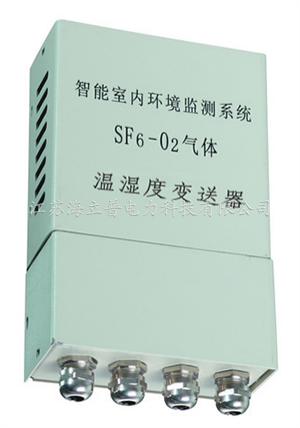

濕度顯示范圍 | 0～99%RH |
工作電源 | AC 220V/50Hz |
報警輸出點電流 | 2A |

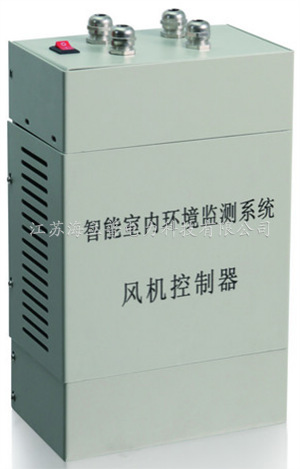

風機輸出觸點電流 | 16A |
風機通風時間 | 15min或時間可設置 |
通訊協議 | RS485標準協議 |
歷史記錄容量 | ＞500條報警記錄 |

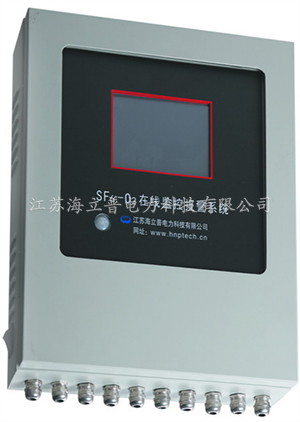

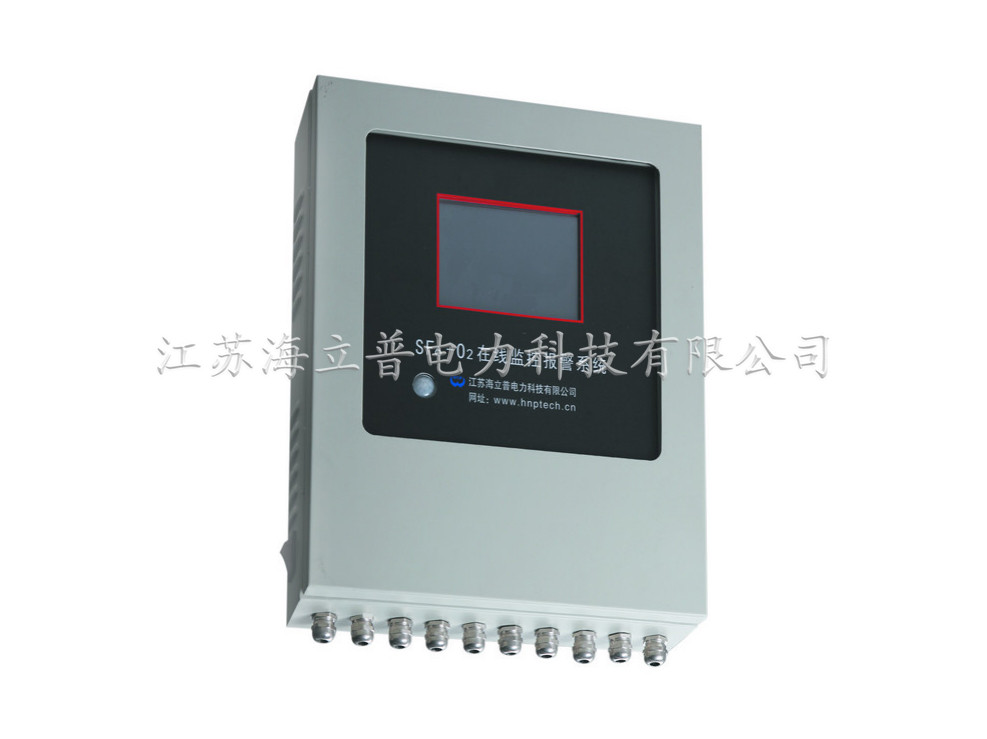

顯示器特性 | 800×480 TFT觸控屏 |

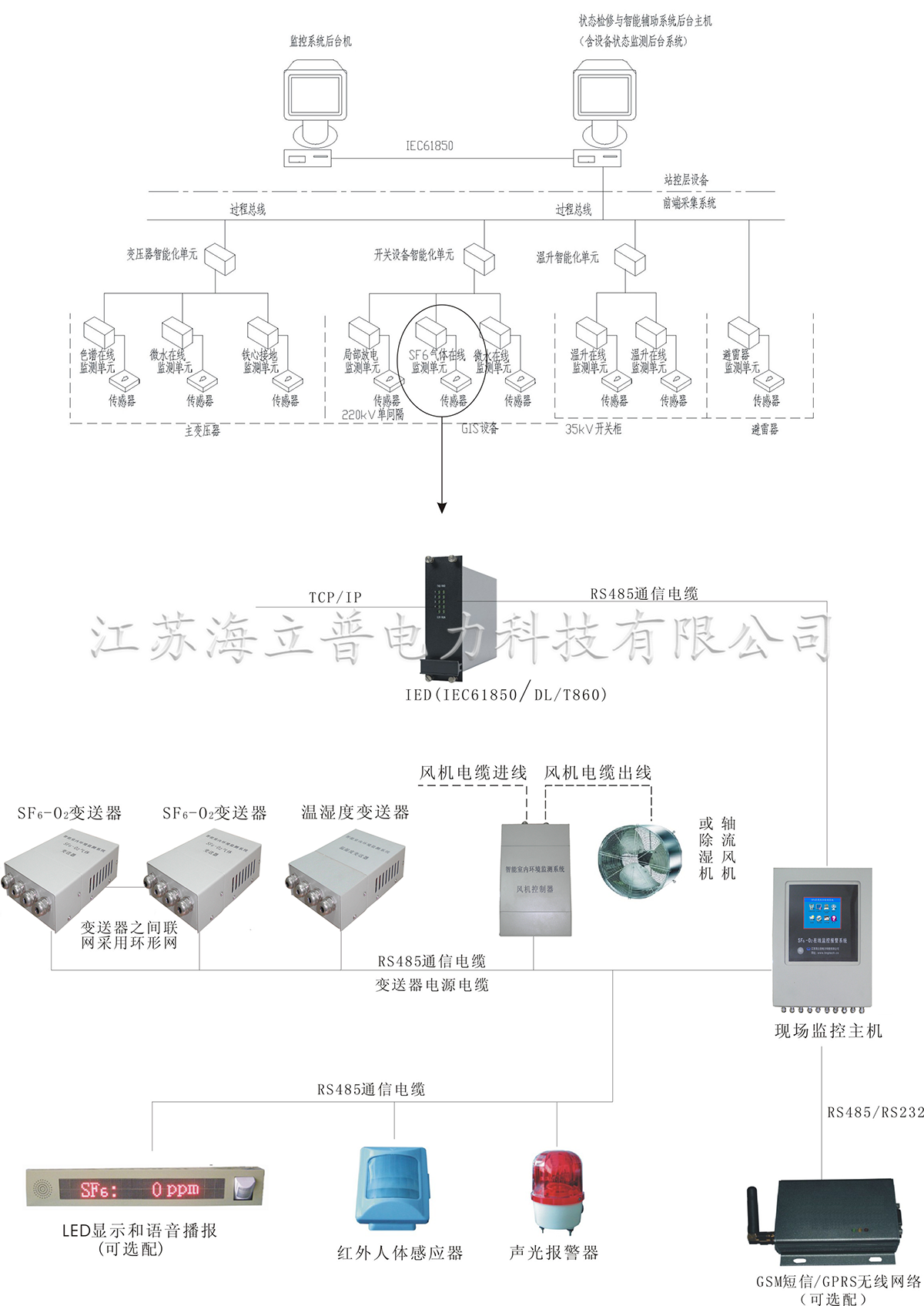

4.系統原理圖

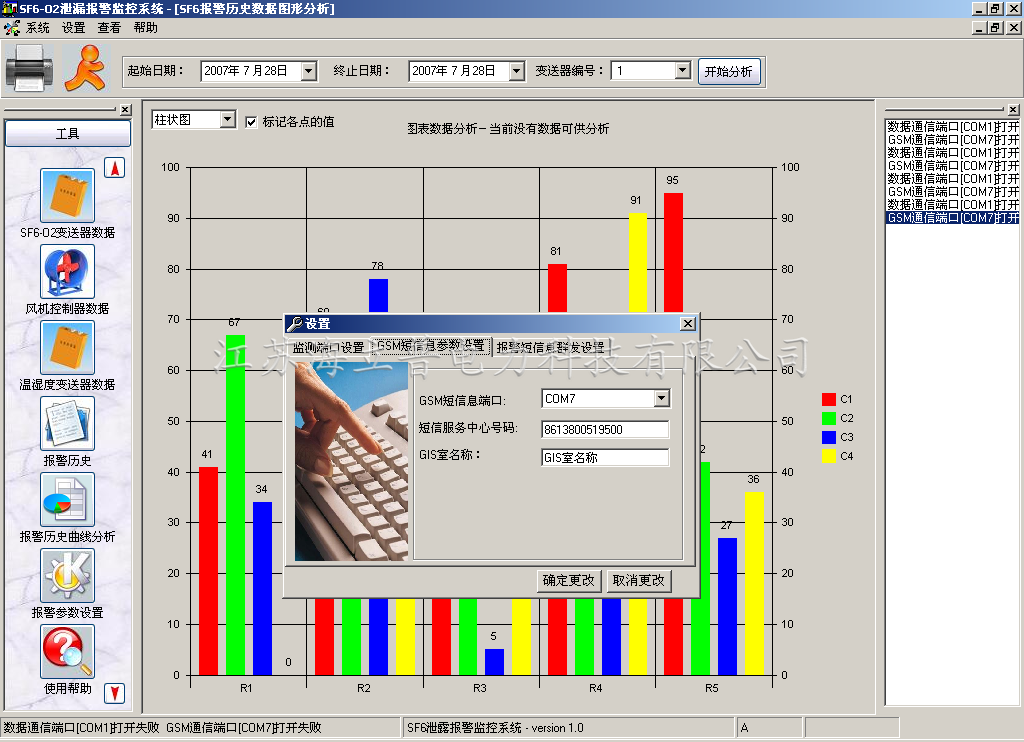

5.現場監控軟件
